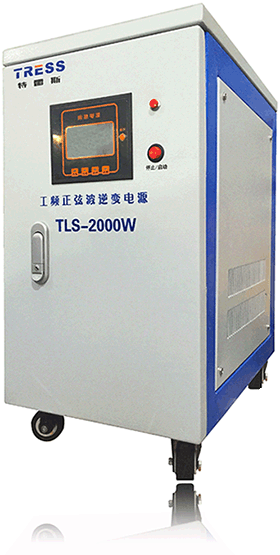

外觀
描述
離網光伏發電系統由光伏陣列、蓄電池組、光伏控制器、光伏離網逆變器、交直流負載等幾部分組成。白天，可將光伏陣列將太陽能轉換成電能，在光伏控制器和逆變器作用下，為個將直流負載提供電能，并為蓄電池充電；夜晚，蓄電池儲存的電經由控制器和逆變，為交直流負載供電。
該系統中，逆變器將光伏陣列或蓄電池的直流電轉換為交流電，是整個光伏離網發電系統的核心設備。
● 數字或液晶顯示相關參數
● 輸出正弦波交流電
● 微電腦控制、人性化設計
● 運行安靜、操作簡單、工作穩定、無噪音、無污染
● 適合無電地區、車輛、船舶、太陽能、風能系統等
● 輸出的交流電適合于各類家用電器、電動工具、電動機等
● 面板菜單LED顯示工作狀態及故障類型
● 帶有蓄電池類型選擇的三階段充電器（可選）
● 蓄電池過壓、欠壓保護
● 市電自動轉換（可選）
● 逆變過載、過溫、短路保護
● 過欠壓電壓正常后自動恢復工作
● 高轉換效率、高峰值功率及低無負載損耗

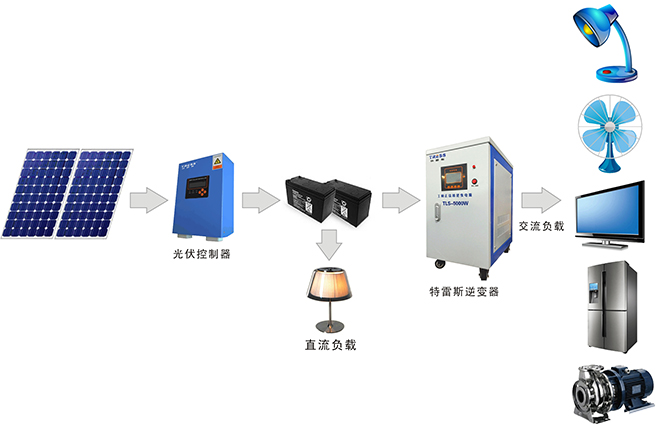

系統示意圖
參數
|
型號 TLS- W |
500 |
800 |
1000 |
1500 |
2000 |
3000 |
4000 |
5000 |
6000 |
7000 |
8000 |
10000 |
||||||||
|
額定功率KW |
0.5 |
0.8 |
1 |
1.5 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
||||||||
|
直流輸入電壓Vdc |
24 |
48 |
24 |
48 |
24 |
48 |
24 |
48 |
24 |
48 |
48 |
192 |
48 |
192 |
48 |
192 |
192 |
192 |
192 |
192 |
|
MAX.輸入電流A |
20 |
10 |
33 |
16 |
42 |
20 |
62 |
32 |
83 |
42 |
63 |
16 |
73 |
21 |
104 |
26 |
32 |
36 |
42 |
52 |
|
輸出電流A |
2 |
3.5 |
4.5 |
6.8 |
9 |
13.6 |
18 |
23 |
27 |
32 |
36 |
45 |
||||||||
|
輸出電壓Vac |
220 Vac±5% |
|||||||||||||||||||
|
輸出頻率HZ |
50 HZ±0.5% |
|||||||||||||||||||
|
峰值過載能力 |
150%技術指標，5秒 |
|||||||||||||||||||
|
失真率THD |
≤5% |
|||||||||||||||||||
|
波 形 |
正弦波 |
|||||||||||||||||||
|
噪 音 |
≤55 dB |
|||||||||||||||||||
|
逆變效率 |
≥85 % |
|||||||||||||||||||
|
保 護 |
逆變過載、欠壓、過溫、短路保護 過欠壓電壓正常后自動恢復工作 |
|||||||||||||||||||
|
環境溫度 |
-10℃~60℃ |
|||||||||||||||||||
|
環境濕度 |
≤90%RH,不凝露 |
|||||||||||||||||||
|
海拔高度 |
≤1000M |
|||||||||||||||||||
