    3. 外觀







      描述

      由多塊太陽電池組件串/并聯成光伏陣列,吸收太陽能日照輻射能量,將其轉化為電能,為系統提供動力電源。太陽能/光伏水泵逆變器對系統的運行實施控制和調節,將光伏陣列輸出的直流電轉換為交流電,來驅動水泵,實現更大功率點跟蹤。

      光伏水泵系統利用光伏發電驅動電機水泵實現揚水,從而解決無電、缺電場合的揚水需求問題。系統由光伏陣列、逆變器及泵等部件構成,省卻蓄電池等儲能裝置,可有效降低系統成本,減少對環境的污染。

      運行原理:由多塊太陽電池組件串聯、并聯成光伏陣列,吸收太陽能日照輻射能量,將其轉化為電能,為系統提供動力電源。光伏水泵逆變器對系統的運行實施控制和調節,將光伏陣列輸出的直流電轉換為交流電,來驅動水泵,實現更大功率點跟蹤。

      應用領域:光伏水泵系統廣泛適用于生活用水、農林澆灌、沙漠治理、草原畜牧、海島供水、水處理工程等,亦可用于市政工程、城市廣場、賓館飯店以及住宅社區等處的景觀噴水系統中。

      光伏水泵逆變器具有以下特點:

      MPPT跟蹤技術,有效提高光伏陣列的利用率

      系統自動運行,無需人工值守,節約大量人力

      系統模塊化設計,運行穩定,可靠性高,安裝維護便捷

      全數字式控制,具備全自動運行、數據存儲以及多種保護功能

      LCD液晶顯示功能,可查看和設置種運行參數

      系統自動運行,可無人值守,節約大量人力

      適用于采用三相異步電機的水泵。

      輸出電壓采用優化正弦PWM控制方式

      多種運行模式和MPPT控制方式可選

      可以根據實際系統情況自由設定水泵調速范圍

      可選配上下水位檢測與控制電路

      具備防雷、過壓、欠壓、過流、過載等保護功能

      防護等級IP65(額定功率小于18.5KW機型)

      使用環境溫度:-10℃~+50℃

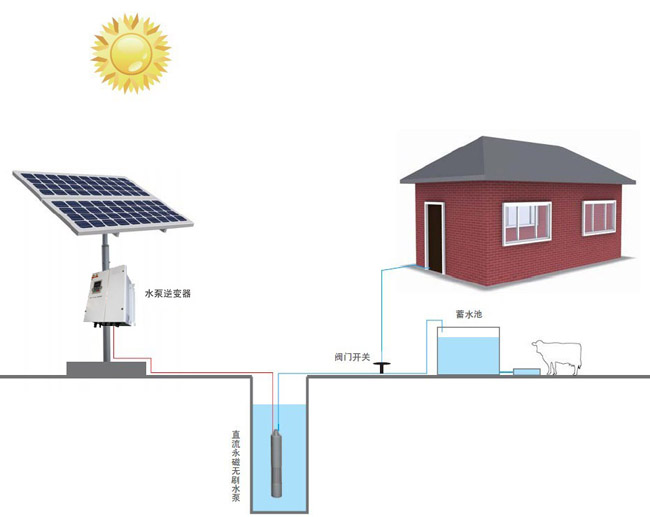

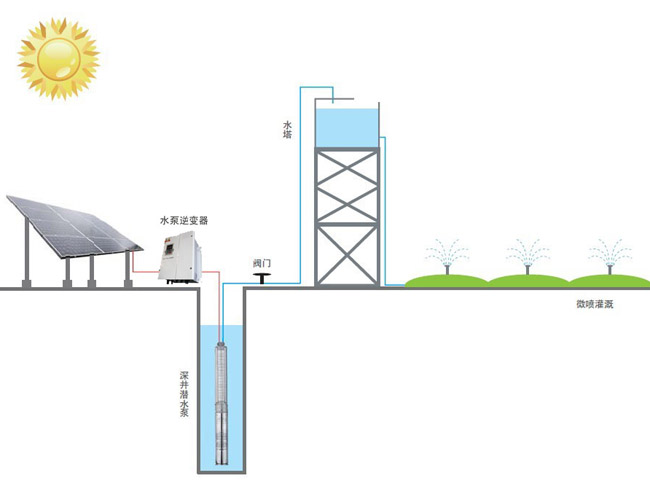

      系統示意圖

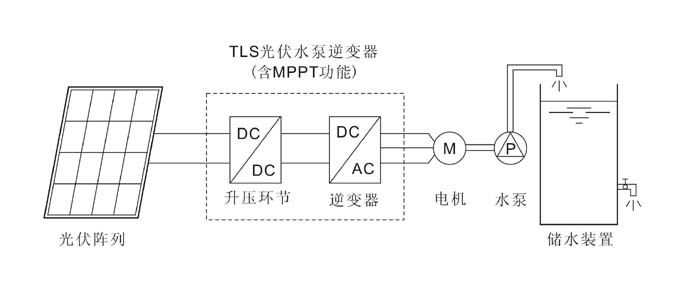

      工作原理圖









      參數



      型號

      適配三相水泵電機

      推薦光伏輸入功率 (W

      MAX.直流輸入電壓 (V

      推薦MPPT電壓(V

      額定

      輸出電流    (A

      輸出頻率(HZ

      額定功率(KW

      額定電壓(V

      TLS0.75KWP

      0.25-0.75

      200-240

      1

      600

      280-360

      3

      0-50/60

      TLS1.5KWP

      1.1-1.5

      200-240

      2

      600

      280-360

      7

      0-50/60

      TLS2.2KWP

      1.75-2.2

      200-240

      3

      600

      280-360

      11

      0-50/60

      TLS3.7KWP

      2.5-3.7

      200-240

      5

      600

      280-360

      17

      0-50/60

      TLS3.7KWP

      2.5-3.7

      380-440

      5

      800

      500-600

      9

      0-50/60

      TLS5.5KWP

      4.0-5.5

      380-440

      8

      800

      500-600

      13

      0-50/60

      TLS7.5KWP

      5.5-7.5

      380-440

      10

      800

      500-600

      18

      0-50/60

      TLS11KWP

      7.5-11

      380-440

      15

      800

      500-600

      28

      0-50/60

      TLS15KWP

      11-15

      380-440

      21

      800

      500-600

      39

      0-50/60

      TLS18KWP

      15-18.5

      380-440

      25

      800

      500-600

      47

      0-50/60

      TLS22KWP

      18.5-22

      380-440

      31

      800

      500-600

      57

      0-50/60

      TLS30KWP

      26-30

      380-440

      42

      800

      500-600

      78

      0-50/60

      TLS37KWP

      30-37

      380-440

      52

      800

      500-600

      97

      0-50/60

      TLS45KWP

      40-45

      380-440

      63

      800

      500-600

      118

      0-50/60

      TLS55KWP

      50-55

      380-440

      77

      800

      500-600

      130

      0-50/60

      TLS75KW

      70-75

      380-440

      105

      800

      500-600

      157

      0-50/60
