外觀
描述
并網發電：風機并網逆變器發電過程無需人為控制，并且自動檢測交流電網是否滿足并網發電條件的同時也會檢測風力發電機是否發出足夠能量，當直流電壓達到設定的啟動電壓點時，將并網發電。小型風機并網發電系統由風力發電機、卸荷器、并網逆變器、配電計量設備組成。并網小型風力發電系統的出現，成為近年來風力機應用的新趨勢。它能夠?qū)⑺a(chǎn)生電力直接提供給常規電網或獨立離網系統。這種新型應用讓風力發電更加靈活，也提供了對用電戶的間接供電；風機產生的電能可以直接向用戶提供，也可以將多余部分直接送入電網，而不需要儲存在蓄電池中。
由于節省了成本和日常維護費用，這些風力機并網技術的使用節省了支出成本。當風速達到切入風速時，風力發電機發出的交流電能經過整流、逆變后潰入電網，當風速太大，使得風機超載運行時，卸荷負載部分接入，同時恒功率運行。

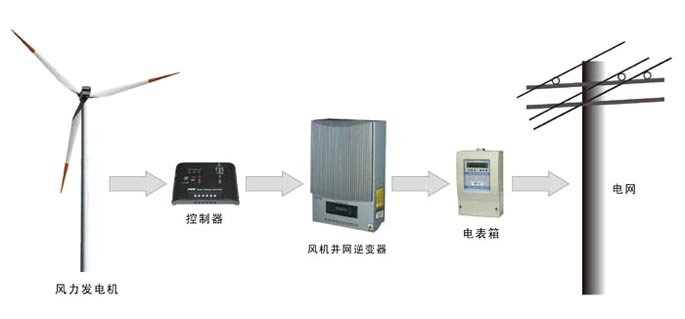

系統示意圖

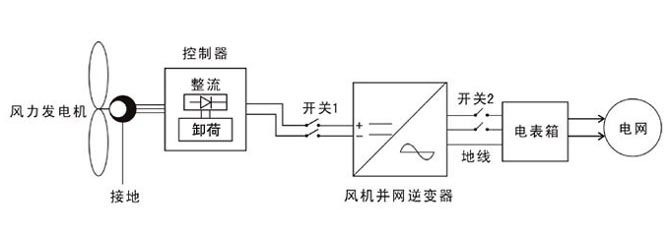

工作原理圖
參數
|
型號規格
TLS-WO
1KS
TLS-WO
1.5KS
TLS-WO
2KS
TLS-WO
3KS
TLS-WO
4KS
TLS-WO
5KS
TLS-WO
10KS
輸入
MAX.功率
電壓跟蹤范圍
DC 100~450V
啟動電壓
DC 100V
額定電壓
DC 360V
光伏陣列配置
MPPT ( Idc = 10A，輸入為1個具有公共獨立的大功率跟蹤)
輸出
功率
1KW
1.5KW
2KW
3KW
4KW
5KW
10KW
電壓范圍
185~264 VAC
(可根據不同地區要求調整)
額定電壓
230VAC
頻率
電網頻率 50/60Hz（可設置）
相數
單相
功率因數
0.95
MAX.電流
4.3A
6.5A
8.7A
13A
17.4A
21.7A
43.5A
MAX.電流失真THD
在額定功率和正弦波時 <3.5%
效率
97%（歐洲效率:96.4%）
結構
外殼防護等級
IP20 / NEMA 4X
冷卻方式
自然冷卻
風冷
可聽噪音
<50dB
通訊接口
External RS 232/485
保護
逆變器
輸入過壓、輸出短路保護，過載、過熱、接地故障、極性反接保護
電網
反孤島效應(IEEE 1547),電網欠壓過壓保護，電網低頻高頻保護
環境
工作環境溫度
空氣流通,-10℃~40℃（50℃）
相對濕度
0~90%
環境
周圍無可燃氣體，腐蝕氣體，油煙，灰塵等
待機功耗
<25, 0mW
海拔
6600 英尺(2000 米)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
